DTM变压器套管及局放在线监测装置

局部放电是导致电力变压器绝缘劣化的重要原因之一，自20 世纪中期起，人们就开始对局部放电作了较深入的研究，并取得了很大的进展。通过大量的实验表明：局部放电实验是能成功检测绝缘中微小缺陷的有效方法之一，也是考核变压器能否在工作电压下长期安全运行的最有效方法，因而在现场监测中得到广泛应用。长期运行的变压器，变压器油在高温情况下逐渐分解出气体，气隙首先被击穿形成放电，在外施交流高压作用下，变压器油中也出现了放电，加速了变压器油质老化，更促使了局放的恶化。另外，变压器的铁心绝缘不良也可能导致放电，在故障较严重时还会导致铁心二点接地，甚至出现工频短路电流，局放最能有效反映变压器内部的绝缘状况。因此，对变压器局放实时在线监测并及时报警，对保障变压器稳定运行具有重要的意义。

技术指标：

15 个同步、局放测量通道/每个PDM 测量模块,可扩展至60 个通道
 频率范围：从1.00MHz-----20.00MHz；

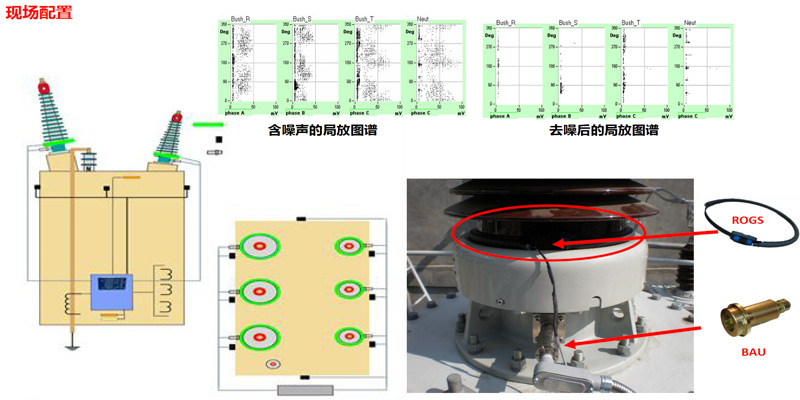

 现场降噪技术：通过设置采样的脉冲时间和幅值，采用时间到达法（差分技术）和脉冲极性鉴别法
 测量指标：pC/mV 放电量，pps 脉冲数、PDI(mW)放电强度、相位

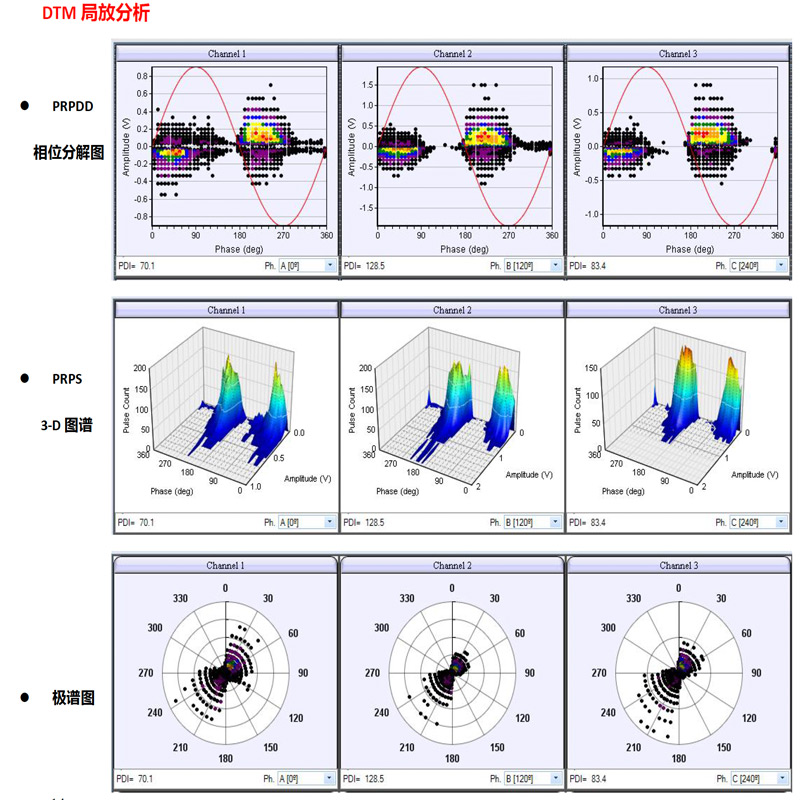

 五种类型的诊断图谱：（PRPDD）2-D 相位分解图谱、3-D 图谱、极谱图、PHD 正/负脉冲幅值分析图谱、放电趋势图谱
 报警设置：根据放电量(pC、mV)或放电强度（mW）设定两级报警、趋势报警
 内置8M 存储器、配USB、网口、RS485 通讯接口、设备自检功能

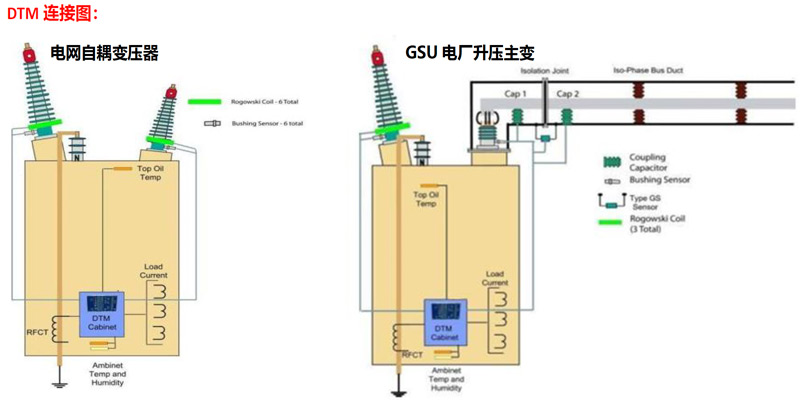

 适用于各种类型的局放测量传感器：BAU 套管末屛传感器、ROGS 罗格斯线圈、HFCT 高频局放传感器，GPCS 极性识别传感器、CC 耦合电容器，RFVT 射频电压传感器、RTD 局放测量传感器等

高频局放传感器
 频率范围：250KHz-----50MHz；
 检测灵敏度：≤5.0pC
 局放量程: 5.0pC-----10,000pC
 传感器的内径(可选)：25mm/56mm/101mm
