变压器光学超声波局部放电在线监测系统

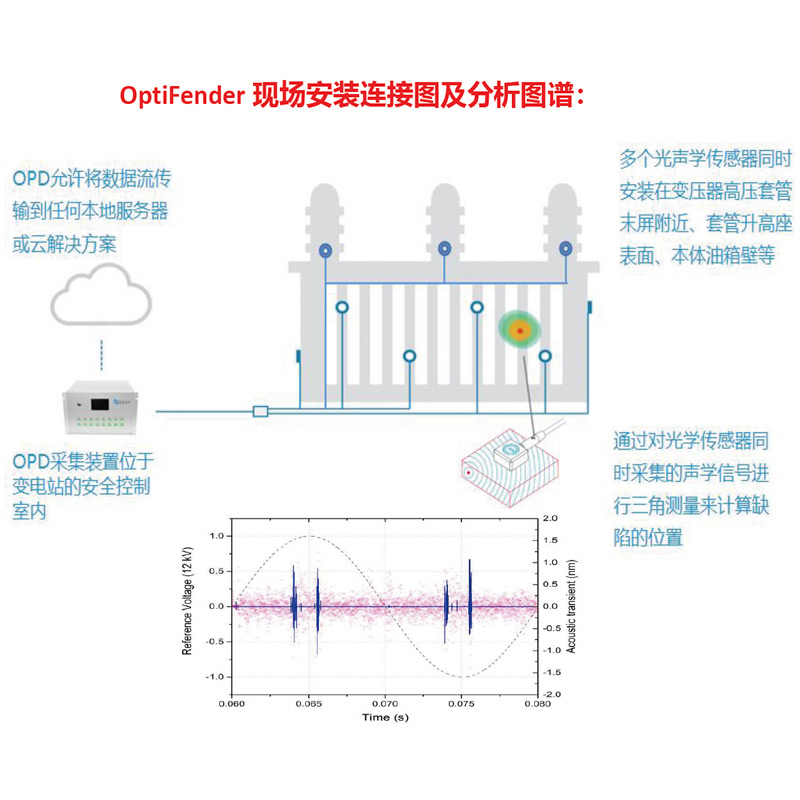

Optic系统采用了行业首套全光纤、全光学的超声波声测在线局放检测技术，通过光学超声波传感器（OAE）对电气设备内由于内部绝缘缺陷所发生的局放信号进行探测、分析和故障定位。系统可广泛应用于电力变压器、电抗器、GIS 和GIL、断路器、电缆等电力设备中局部放电（PD）的带电及在线检测，并且可通过网络接口，远程通讯到变电站及控制室，对设备隐患提前预警和预测。

产品特点：

 核心的全光纤传感器是无源的、现场不需要给传感器供电、本质是最安全的
 具于抗电磁干扰的天然优势，可近距离地获取高压设备高电位部位的放电信息
 无需加装传感器前置信号放大器来满足信号远传的需求、光纤传感可远传20km
 全光纤超声波局放测量传感器的检测灵敏度：5pC, 光学振动传感器的灵敏度：24.9 μm/g
 测试软件可以对PD 信号：进行波形测量、分析、显示及故障定

技术参数：

安装类型	导轨或面板安装
测量通道	4---12 个AE 超声或光学振动局放通道
通讯	网口：100Mbps
电源	220V AC；50Hz/60HZ
OAE 光学超声波局放传感器	超声波测量频宽：20kHz-450kHz 谐振频率: 50KHZ 幅值灵敏度-15 dB re nm/μbar 等效灵敏度-40 dB re V/μbar 运行温度：-40 -- 80 °C/或+250°C 尺寸：10 x 22 x 22 mm/重量：16g
FOA 光学振动传感器	测量单轴或三轴方向的振动可调灵敏度和频率范围耐高温(250 °C) 无任何金属成分（适合高压）

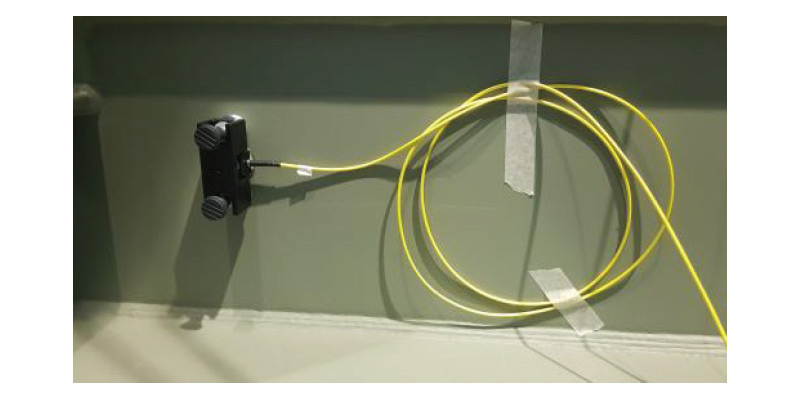

传感器安装于变压器本体

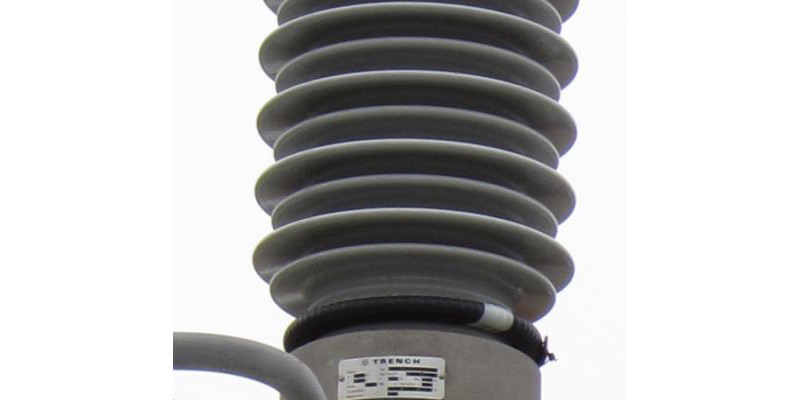

传感器安装于高压套管底部

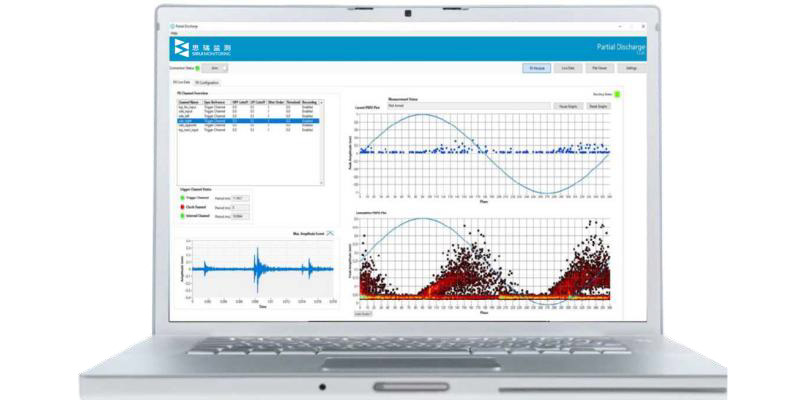

分析结果界面
